Корпус панели ЩО70 (800х600х1800)

Корпус панели ЩО70 (800х600х1800)
  • Описание

    Щит распределительный одностороннего обслуживания ЩО-70.


    Панели распределительных щитов серии ЩО70 предназначены для приема и распределения электрической энергии, для защиты отходящих линий при перегрузках и коротких замыканиях в трехфазных четырехпроводных и пятипроводных сетях переменного тока напряжением 380 В частотой 50Гц.

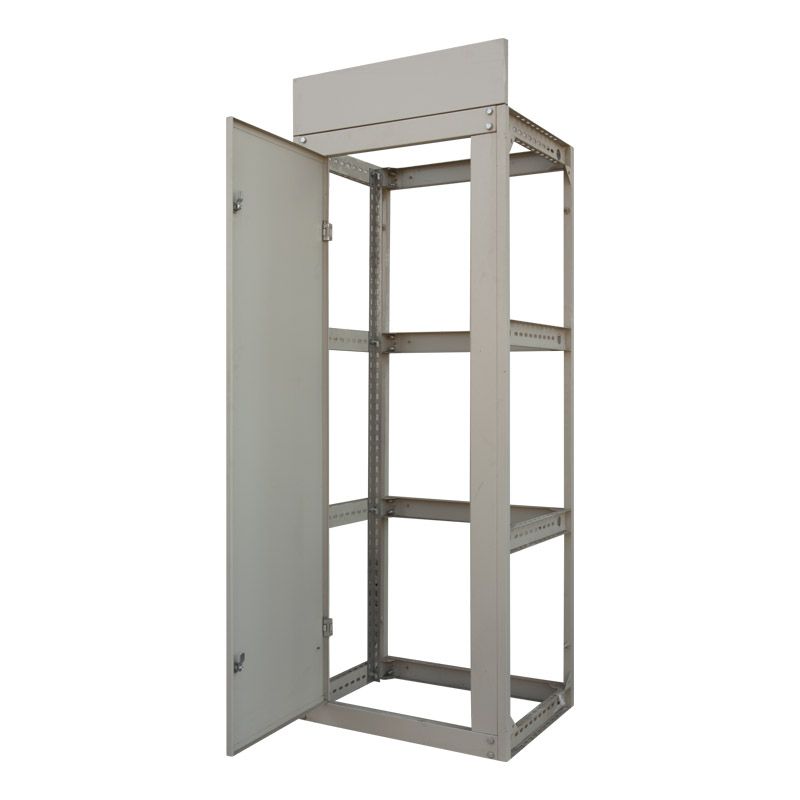

    Панели ЩО-70 представляют собой сварной каркас с дверью, закрывающейся на замки.

    Внутри каркаса панели ЩО-70 на кронштейнах располагается рама с установленной на ней оборудованием.

    Панель окрашивается порошковой краской.


    Для крепления сборных шин в верхней части панели устанавливается кронштейн с изоляторами. С фасада в верхней части панели устанавливается приборная панель, которая служит для установки приборов учета электроэнергии и одновременно является ограждением сборных шин. Для крепления подходящих кабелей и проводов предусмотрен перфорированный уголок, приваренный к нижнему поясу каркаса.

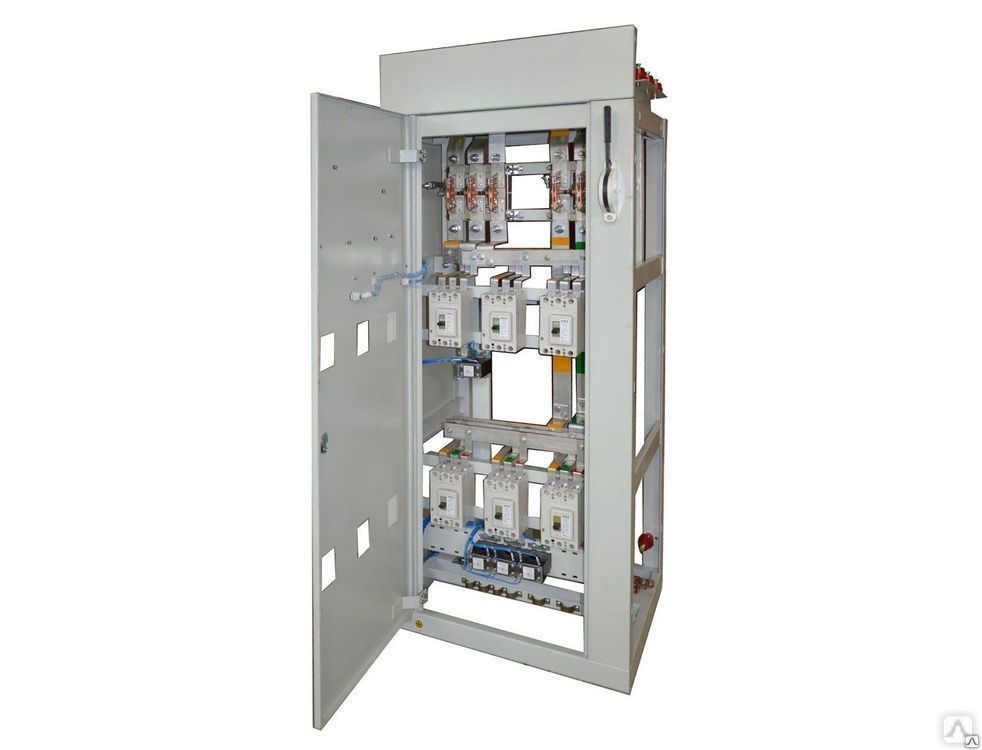

    В зависимости от однолинейной схемы в панели ЩО-70 могут устанавливаться автоматические выключатели, рубильники, предохранители, трансформаторы тока, приборы как российских. так зарубежных производителей. Основным документом для комплектования панелей является согласованное техническое задание, в соответствии с которым производится комплектация панелей ЩО70.


    Наше предприятие может изготовить как отдельно корпус панели ЩО-70, так и произвести согласно техническому заданию внутреннюю компоновку.
